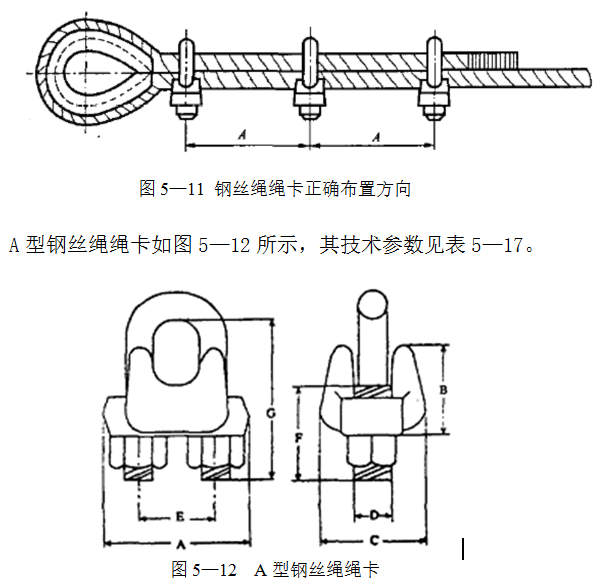

鋼絲繩繩卡是制作索扣的快捷工具，連接強度不得小于鋼絲繩破斷拉力的85％。其正確布置方向如圖5—11所示，為減小主受力端鋼絲繩的夾持損壞，夾座應扣在鋼絲繩的工作段上，U型螺栓扣在鋼絲繩尾段上，繩卡的間距A等于6～7倍鋼絲繩直徑。鋼絲繩的緊固強度取決于繩徑和繩卡匹配，以及一次緊固后的二次調整緊固。繩卡在實際使用中，受載一次后應作檢查，離套環最遠處的繩卡不得首先單獨緊固，離套環最近處的繩卡應盡可能地靠緊套環，但不得損壞外層鋼絲。鋼絲繩繩卡所用的數量與繩徑相關，按表5—16選取。
表5—16 鋼絲繩繩卡數量的選用
繩卡公稱尺寸
鋼絲繩公稱直徑(mm)
<7
7～16
19～27
28～37
38～45
鋼絲繩繩卡最少數量(組)
3
3
4
5
6
表5—17 A型鋼絲繩繩卡技術參數
|
型號 (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
重量 (kg) |
|
6 |
22.5 |
14 |
17 |
5 |
12 |
14 |
24 |
0.025 |
|
8 |
28 |
17 |
21 |
6 |
15 |
16 |
30 |
0.045 |
|
10 |
38 |
21 |
28 |
8 |
19 |
20 |
37 |
0.09 |
|
12 |
45 |
27 |
34 |
10 |
24 |
25 |
47 |
0.18 |
|
15 |
52 |
32 |
40 |
12 |
29 |
30 |
57 |
0.28 |
|
20 |
62 |
38 |
47 |
14 |
36 |
36 |
71 |
0.48 |
|
22 |
69 |
43 |
52 |
16 |
40 |
39 |
78 |
0.62 |
